ILUMINACIÓN PROFESIONAL
Si organizas conciertos, gestionas una sala o tienes un local de ocio en Málaga, la iluminación escénica no es un detalle secundario: es parte del espectáculo. Un mal diseño de luz arruina la experiencia del público aunque el sonido sea perfecto. Esta guía te explica qué equipos existen, cómo se controlan y cuánta potencia eléctrica necesitas antes de conectar nada.
512
CANALES POR UNIVERSO DMX
40–80 W
CONSUMO DE UN PAR LED
+20-25 %
MARGEN ELÉCTRICO RECOMENDADO
01 · ILUMINACIÓN PROFESIONAL
1. Tipos de equipos de iluminación escénica: cuál necesitas y por qué
No todos los equipos sirven para todos los contextos. Aquí tienes los principales y cuándo tiene sentido usarlos.
Focos LED PAR: el caballo de batalla de cualquier escenario
Los focos LED PAR son la base de cualquier instalación escénica. Proyectan luz fija, son robustos, consumen poco y aguantan perfectamente el uso continuado en salas y escenarios.
Son ideales para:
- Iluminación general del escenario (frontal, cenital o lateral)
- Bañar fondos y cicloramas con color
- Instalaciones fijas en locales de hostelería o pequeñas salas de conciertos
- Bodas y eventos sociales, donde la luz se coordina con la decoración y el sonido, como detallamos en nuestro checklist de sonido e iluminación para bodas
Un foco LED PAR de gama media consume entre 40 y 80 W, frente a los 500-1000 W de los PAR convencionales de halógeno. El ahorro energético es real y significativo.
La gama es amplia: desde equipos compactos tipo PAR38 hasta modelos de alto rendimiento con mezcla RGBWA+UV para colorimetría profesional.

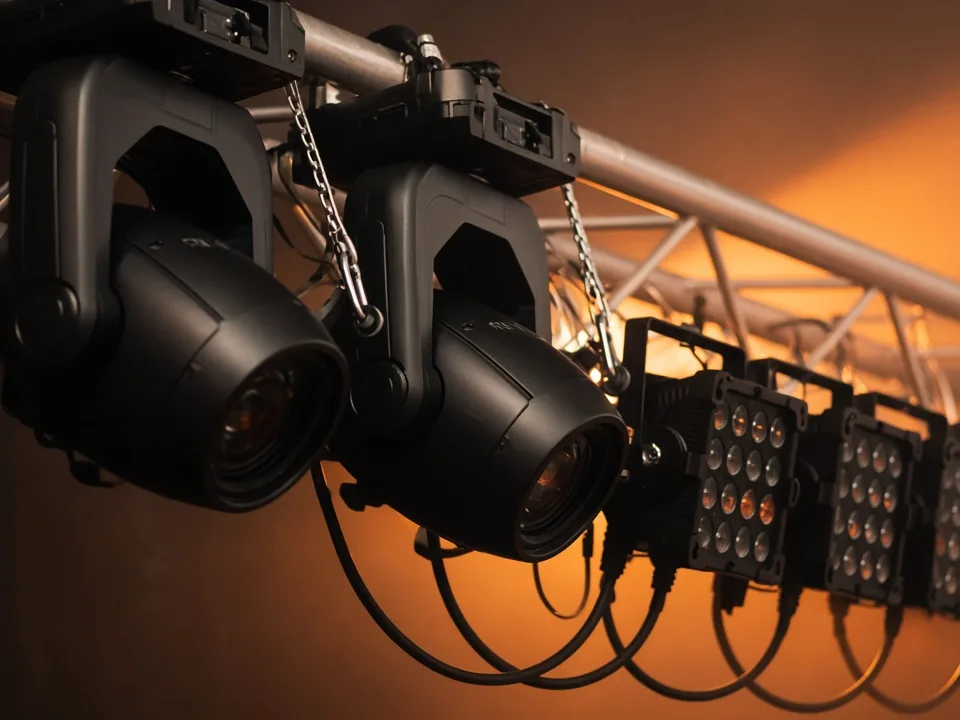

Cabezas móviles: dinamismo y control total
Las cabezas móviles son el equipo estrella en producciones de cierto nivel. Se mueven, giran, enfocan y cambian de color de forma programada. El resultado visual es completamente diferente al de una iluminación estática.
Existen dos tipos principales:
- Cabezas móviles Spot: proyectan un haz definido con gobo (patrones) y zoom. Perfectas para juegos de luz en discotecas y grandes conciertos.
- Cabezas móviles Wash: producen una luz más difusa y homogénea. Ideales para bañar artistas o secciones del escenario con color.
- Cabezas móviles Beam: haz muy estrecho e intenso, pensado para efectos aéreos con humo o haze.
En consumo, una cabeza móvil de gama media-alta oscila entre 200 y 600 W. Si vas a montar varios equipos, el cálculo eléctrico previo es obligatorio.
En RinconRock trabajamos habitualmente con estas unidades en eventos en Málaga y la Costa del Sol, y la pregunta más frecuente siempre es la misma: ¿cuántas cabezas necesito? La respuesta depende del tamaño del escenario, la altura de la colgadura y el efecto que buscas. Sin ver el espacio, cualquier número que te den es una estimación a ciegas.
Otros efectos habituales en escenarios
Además de PAR y cabezas móviles, en un montaje completo suelen aparecer:
- Barras LED: iluminación homogénea de fondo o rampa frontal
- Strobes (estroboscópicos): efectos de destello puntual, muy usados en discotecas
- Máquinas de humo o haze (haze machine): fundamentales para hacer visible el haz de luz de las cabezas móviles. Avisa siempre al recinto: pueden activar los detectores de incendios
- Pinspots: focos de haz muy estrecho para iluminar puntos concretos (solistas, elementos decorativos)
02 · ILUMINACIÓN PROFESIONAL
2. Control DMX: cómo se gestiona toda la iluminación
El control DMX es el protocolo estándar de la industria para controlar equipos de iluminación escénica. Funciona mediante un cable de datos de 120 ohmios (el cable de micrófono no es adecuado) que conecta todos los equipos en cadena y les envía instrucciones desde una consola o controlador. Cada línea admite hasta 32 equipos sin repetidor o splitter y debe acabar en una resistencia de terminación para evitar errores y parpadeos.
¿Cómo funciona el protocolo DMX512?
DMX512 transmite 512 canales de datos por línea, lo que se conoce como un universo. Cada equipo ocupa uno o varios canales según su complejidad:
- Un foco LED PAR sencillo puede ocupar 3 canales (rojo, verde, azul)
- Una cabeza móvil avanzada puede requerir 20 canales o más (pan, tilt, color, gobo, zoom, strobo…)
Cada equipo tiene una dirección DMX que se configura en el propio aparato. Así, la consola sabe exactamente a quién le habla.

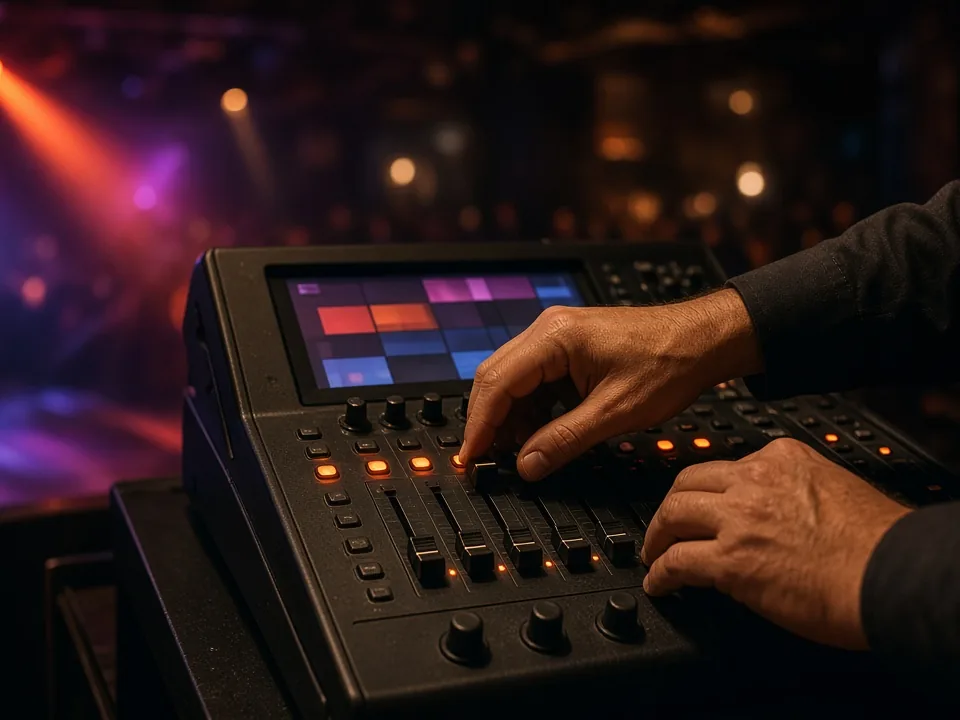

Tipos de controladores DMX
- Controladores manuales básicos: válidos para instalaciones fijas sencillas en locales. Fáciles de usar, precio bajo.
- Consolas DMX profesionales: para producciones en directo. Permiten programar escenas, chases y sincronización con música.
- Software DMX + interfaz USB: solución flexible para producciones con operador técnico. Muy extendido en producción de eventos.
En instalaciones para iluminación para discoteca, lo habitual es trabajar con controladores que detecten el ritmo del audio (modo automático o sound-to-light) combinados con escenas preprogramadas.
03 · ILUMINACIÓN PROFESIONAL
3. Consumo e instalación eléctrica del escenario: lo que nadie te cuenta
Este es el punto que más se subestima. Conectar varios equipos de iluminación escénica sin revisar la instalación eléctrica es un error que puede cortar el suministro en medio del evento o, peor, generar un riesgo real.
Cómo calcular la potencia necesaria
La fórmula es sencilla:
Potencia total (W) = suma de watios de todos los equipos
Ejemplo práctico para un escenario mediano:
| Equipo | Cantidad | W/unidad | Total |
|---|---|---|---|
| Focos LED PAR | 8 | 60 W | 480 W |
| Cabezas móviles Wash | 4 | 250 W | 1.000 W |
| Cabezas móviles Spot | 2 | 350 W | 700 W |
| Barras LED | 2 | 80 W | 160 W |
| Strobes | 2 | 200 W | 400 W |
| TOTAL | 2.740 W |
Consejo: A esto añade siempre un margen del 20-25% por picos de arranque y para no trabajar la instalación al límite.
En el ejemplo anterior necesitarías una instalación capaz de soportar al menos 3.500 W de forma estable. En monofásico a 230 V eso son unos 15 A: un único circuito de 16 A quedaría al límite, así que conviene repartir la carga en al menos dos circuitos protegidos por separado.
Qué comprobar antes del montaje
- Potencia contratada del local: ¿cuánta queda libre tras el sistema de sonido?
- Tipo de conexión: monofásica o trifásica
- Estado del cuadro eléctrico: diferenciales y magnetotérmicos adecuados a cada circuito y puesta a tierra correcta. Las instalaciones temporales deben cumplir el Reglamento Electrotécnico para Baja Tensión (REBT)
- Distancia al punto de consumo: a mayor distancia, mayor caída de tensión
Importante: Si trabajas con alquiler de iluminación para conciertos, exige siempre que el proveedor te facilite la ficha técnica de consumo de cada equipo. Cualquier empresa seria la tiene. Si no la tienen, cambia de proveedor.
04 · ILUMINACIÓN PROFESIONAL
4. Preguntas frecuentes sobre iluminación escénica
¿Cuántas cabezas móviles necesito para un escenario?
Depende del ancho y la profundidad del escenario, la altura de colgado y el efecto buscado. Como punto de partida en una sala pequeña, unas pocas Wash para bañar a los artistas y algunas Spot o Beam para efectos suelen ser suficientes; lo correcto es definirlo tras ver el espacio.
¿Cuántos equipos admite una línea DMX?
Un universo DMX512 tiene 512 canales, que se reparten según los canales que ocupe cada equipo. Eléctricamente, cada segmento admite hasta 32 equipos; para más, o para ramificar la línea, se usa un splitter DMX. La línea siempre debe terminar con una resistencia de terminación.
¿Puedo usar cable de micrófono para DMX?
No es recomendable. El DMX necesita cable de 120 ohmios; con cable de micrófono la señal se degrada y aparecen parpadeos o movimientos erráticos, sobre todo en tiradas largas o con muchos equipos.
¿Cuánta potencia eléctrica necesita la iluminación?
Suma el consumo de todos los equipos y añade un margen del 20-25 %. Ten en cuenta que un circuito monofásico de 16 A a 230 V da como máximo unos 3.680 W, así que en montajes medianos hay que repartir la carga en varios circuitos y, en los grandes, trabajar con trifásica.
¿El humo o el haze pueden activar la alarma de incendios?
Sí. Hay que coordinarlo siempre con el responsable del recinto, que decidirá cómo gestionar la detección durante el evento. Nunca se deben anular detectores sin su autorización.
05 · ILUMINACIÓN PROFESIONAL
Conclusión: iluminación escénica en Málaga bien planificada
La iluminación escénica en Málaga no es solo enchufar focos. Es una disciplina técnica que combina criterio estético, conocimiento de equipos, protocolo DMX y planificación eléctrica. Hacer las cosas bien desde el principio evita problemas el día del evento, igual que ocurre con el sonido, como contamos en nuestra guía de sonido e iluminación para bodas.
En RinconRock contamos con más de quince años de experiencia en montajes de iluminación en la provincia de Málaga y la Costa del Sol, desde locales de ocio hasta producciones en directo de gran envergadura. Si un aparato falla, nuestro equipo técnico puede solucionarlo en un tiempo mínimo, ya que disponemos de taller propio con la maquinaria necesaria para la gran mayoría de las reparaciones. Si necesitas alquiler de iluminación para conciertos, una instalación fija o simplemente asesoramiento técnico sin compromiso, contáctanos. Valoramos cada proyecto con los pies en el suelo y sin venderte lo que no necesitas.
