INSTALACIONES FIJAS
Una instalación de cableado audio profesional en Málaga mal ejecutada no se nota el día de la inauguración. Se nota tres meses después, cuando aparece un zumbido que no hay forma de eliminar, un rack de audio que nadie sabe interpretar o una línea de 100 voltios mal dimensionada que deja sin nivel a los últimos altavoces. Y entonces ya hay que desmontar, volver a pasar cable y asumir un coste que nadie había presupuestado.
Esta guía está escrita para propietarios de locales, instaladores, arquitectos y responsables de obra o de mantenimiento que quieren hacerlo bien desde el principio. Sin tecnicismos innecesarios, pero sin saltarse nada importante.
6 PASOS
DEL TRAZADO A LA DOCUMENTACIÓN
100 V
LÍNEA PARA MEGAFONÍA DISTRIBUIDA
≈80 %
CARGA MÁXIMA RECOMENDADA DEL AMPLIFICADOR
01 · INSTALACIONES FIJAS

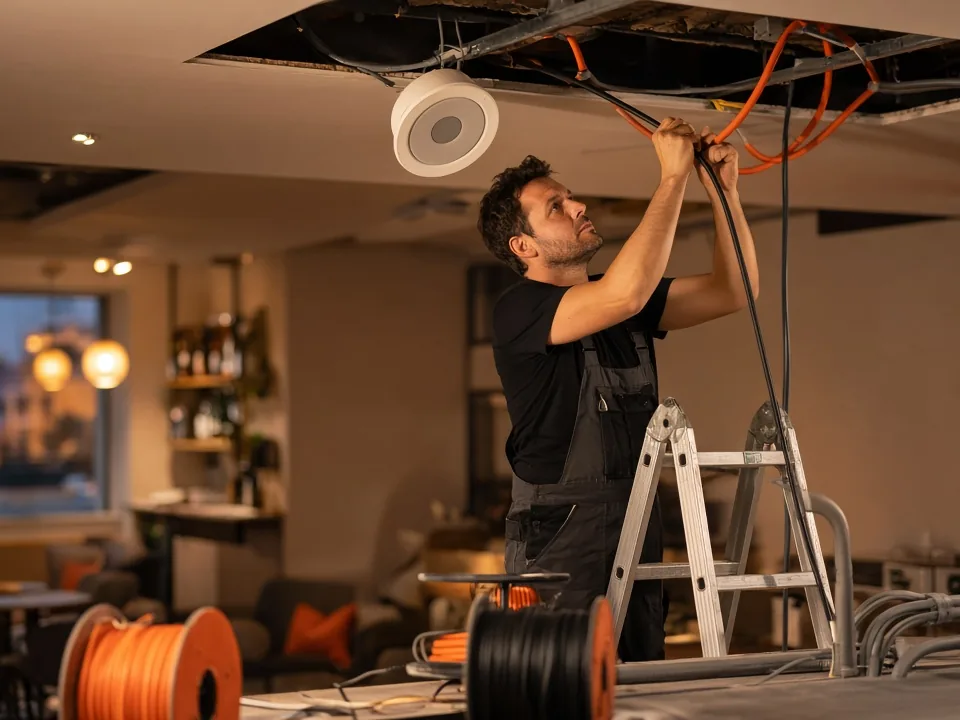

1. Paso 1: planifica la instalación del cableado antes de tirar un solo metro
El error más habitual y más caro en cualquier instalación de sonido local es improvisar el trazado sobre la marcha.
Antes de abrir rozas o pasar canaleta, necesitas tener claro:
- Dónde va el rack de audio (idealmente en un punto central, accesible y ventilado)
- Cuántas zonas de sonido tendrá el local y si necesitan control independiente (lo que decide si basta un amplificador o hace falta un amplificador de zona múltiple o un procesador DSP)
- Qué sistema de distribución vas a usar: señal convencional o línea de 100 voltios
- Dónde van los altavoces, las conexiones de micro y los puntos de entrada de señal
- Por dónde irán las canalizaciones, separando desde el principio las de señal, las de altavoz y las eléctricas
- Qué alimentación necesita el rack: lo recomendable es un circuito propio desde el cuadro, con sus protecciones
- Si el local necesita limitador-registrador por su licencia: debe quedar integrado en la cadena de señal del rack, de modo que toda la reproducción pase por él
Con ese mapa sobre la mesa, el diseño del cableado es lógico. Sin él, cada decisión improvisada se convierte en un problema futuro.
02 · INSTALACIONES FIJAS
2. Paso 2: elige bien entre cableado balanceado y no balanceado
Aquí se cometen muchos errores por desconocimiento.
El cableado balanceado (dos conductores de señal más pantalla, con conectores XLR o jack TRS, o directamente a regleta) es el estándar en instalaciones fijas profesionales por una razón muy concreta: rechaza las interferencias electromagnéticas que el cable capta a lo largo del recorrido, porque el ruido que llega por igual a ambos conductores se cancela en la entrada balanceada. Para que funcione, la salida y la entrada de los equipos también deben ser balanceadas. En un local con iluminación LED, variadores de intensidad o cableado eléctrico próximo, esto no es un lujo, es una necesidad.
El cableado no balanceado (RCA, jack TS de dos contactos) tiene su sitio en conexiones cortas entre equipos de consumo. Usarlo en recorridos largos dentro de un local suele traducirse en zumbidos, ruidos e interferencias. Cuando una fuente solo tiene salida no balanceada (un ordenador, una televisión), lo correcto es convertirla a balanceada junto al equipo con una caja DI o un convertidor.
Regla práctica: en una instalación fija, cualquier línea de señal de audio que supere unos pocos metros (3-4 m como referencia) debe ir balanceada de extremo a extremo, con cable apantallado de calidad. En locales de pública concurrencia conviene además elegir cables con cubierta libre de halógenos y baja emisión de humos, en coherencia con lo que el REBT exige al cableado eléctrico de estos locales.
03 · INSTALACIONES FIJAS
3. Paso 3: cuándo usar línea de 100 voltios y cómo dimensionarla
La línea de 100 voltios es el sistema habitual de megafonía distribuida en instalaciones con muchos altavoces distribuidos: cafeterías, restaurantes, hoteles, tiendas o zonas comunes de edificios.
Su ventaja es clara: al transmitir la potencia a tensión alta y corriente baja, permite conectar muchos altavoces en paralelo y a largas distancias con pérdidas reducidas en el cable, algo muy difícil de conseguir con una instalación convencional de baja impedancia (4-8 ohmios).
Sin embargo, hay que aplicarla correctamente:
- Cada altavoz debe tener un transformador de línea con la toma de potencia correctamente seleccionada
- Como norma de buena práctica, la suma de las tomas de todos los altavoces no debería superar aproximadamente el 80 % de la potencia nominal del amplificador, para dejar margen a las tolerancias de los transformadores y a las pérdidas del cable
- La sección del cable se dimensiona según la potencia y la longitud de cada línea: en los recorridos habituales de un local suele bastar 1,5 mm², y en tiradas largas o con mucha carga se pasa a 2,5 mm²
- Los cables de línea de 100 voltios no deben ir junto al cableado de señal débil (micros, consola) para evitar interferencias
- La línea trabaja a 100 V eficaces, con picos superiores: los empalmes deben hacerse en cajas de conexión, con bornas protegidas y sin conductores al aire
Mezclar ambos sistemas sin criterio (por ejemplo, conectar altavoces de baja impedancia sin transformador a una salida de 100 V) es uno de los errores que más averías y problemas genera en instalaciones de hostelería.
04 · INSTALACIONES FIJAS

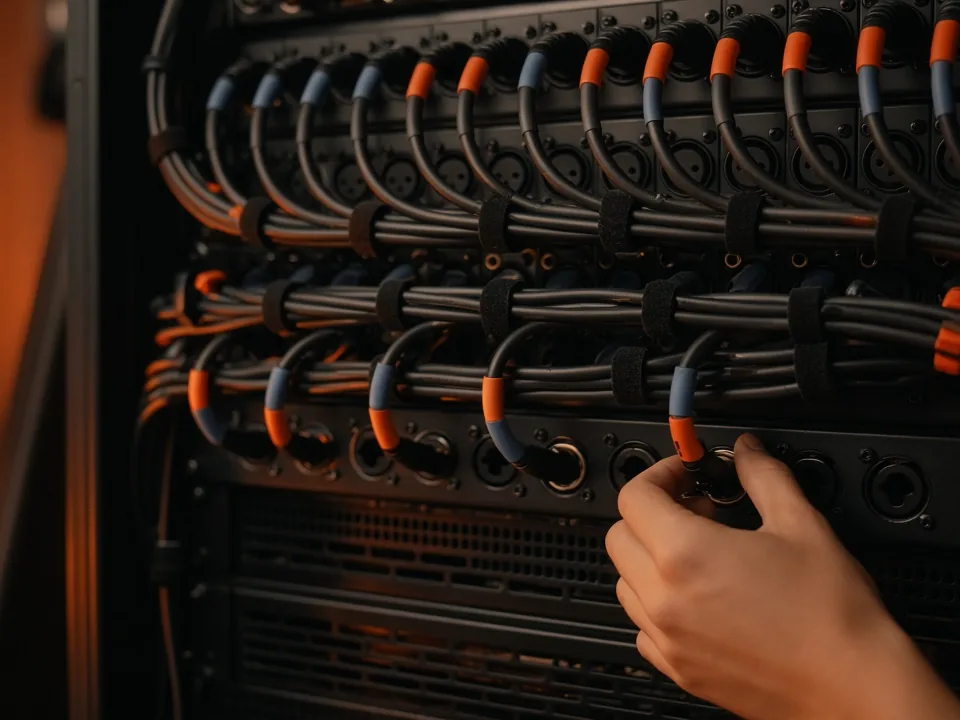

4. Paso 4: organiza, protege y ventila el rack de audio desde el principio
Un rack de audio bien organizado es la diferencia entre una instalación que cualquiera puede mantener y un cajón de sastre que solo entiende quien lo hizo.
Buenas prácticas básicas:
- Etiqueta cada cable antes de conectarlo, no después
- Usa paneles de parcheo para que las conexiones sean accesibles sin tocar los equipos
- Respeta la ventilación que indica cada fabricante: muchos amplificadores toman el aire por delante y lo expulsan por detrás, así que el rack necesita entrada y salida de aire libres; si va integrado en un mueble cerrado, hace falta ventilación forzada. El calor acumulado es una de las causas más habituales de averías en etapas de potencia
- Los cables de alimentación van por un lado del rack y los de señal por el otro; si tienen que cruzarse, que sea en ángulo recto
- Protege los equipos frente a sobretensiones (en el cuadro eléctrico y, si procede, con una regleta de rack con protección y encendido secuencial) y añade un SAI cuando el sistema sea crítico, como una megafonía o un procesador DSP en red
Un rack caótico no solo dificulta el mantenimiento: también es una fuente de problemas técnicos difíciles de diagnosticar.
Normativa: La parte eléctrica de la instalación (circuito de alimentación del rack, protecciones magnetotérmica y diferencial, tomas de tierra y canalizaciones) debe cumplir el Reglamento Electrotécnico para Baja Tensión (REBT) y ejecutarla una empresa instaladora habilitada.
05 · INSTALACIONES FIJAS
5. Paso 5: evita el ruido de masa desde el diseño
El ruido de masa (ese zumbido grave y continuo a 50 Hz y sus armónicos) es uno de los problemas más frecuentes en instalaciones de audio fijas. Y de los más frustrantes, porque suele hacerse evidente en el peor momento.
Su causa más habitual es un bucle de masa: una diferencia de potencial entre las masas de distintos equipos conectados entre sí, que hace circular corriente por la pantalla de los cables de señal. También lo provocan conexiones no balanceadas en tramos largos o pantallas mal conectadas.
Cómo prevenirlo desde el diseño:
- Todos los equipos del rack deben compartir el mismo punto de tierra eléctrica, alimentándose desde el mismo circuito
- Usa transformadores de aislamiento de audio en las entradas más problemáticas (señal de ordenador, televisión conectada a la antena, reproductores externos)
- En instalaciones grandes, considera un esquema de tierra en estrella: todas las masas convergen en un único punto, no en cadena
Seguridad ante todo: nunca se debe anular la toma de tierra de un equipo (cortar el contacto de tierra o usar adaptadores sin tierra) para quitar un zumbido. Es un riesgo eléctrico grave y contrario al REBT. La solución correcta es actuar sobre la señal: un transformador de aislamiento, el interruptor ground lift del equipo o de una caja DI, o desconectar la pantalla en un extremo de la línea balanceada.
Si el ruido de masa aparece una vez terminada la instalación, encontrar su origen puede llevar horas. Vale la pena hacerlo bien desde el principio.
06 · INSTALACIONES FIJAS
6. Paso 6: documenta la instalación
Este paso se omite con demasiada frecuencia. Y es el que más se echa de menos cuando hay que intervenir un año después.
La documentación mínima de una instalación de sonido local debe incluir:
- Plano de trazado de cableado con identificación de cada línea
- Lista de equipos con modelo, número de serie y configuración
- Esquema de conexiones del rack
- Configuración de los procesadores DSP (ecualización, límites, retardos de zona), con copia de seguridad de los archivos
Esta documentación debe formar parte del propio proyecto y no considerarse un extra: sin ella, una instalación no está terminada.
07 · INSTALACIONES FIJAS
7. Preguntas frecuentes sobre la instalación de cableado de audio profesional
¿Por qué se oye un zumbido en la instalación de sonido de mi local?
En la mayoría de los casos es ruido de masa: equipos conectados a tierras distintas o líneas no balanceadas en tramos largos. Se corrige alimentando el rack desde un mismo circuito, balanceando las líneas y usando transformadores de aislamiento. Nunca anulando la toma de tierra de un equipo.
¿Qué diferencia hay entre cable balanceado y no balanceado?
El balanceado lleva dos conductores de señal más pantalla y cancela las interferencias captadas en el recorrido, siempre que los equipos de ambos extremos sean balanceados. El no balanceado (RCA, jack TS) solo es adecuado para conexiones cortas.
¿Cuándo conviene una línea de 100 voltios?
Cuando hay muchos altavoces repartidos en distancias largas: restaurantes, hoteles, tiendas o zonas comunes. Para pocos altavoces cerca del amplificador, o para sistemas de alta potencia orientados a música en directo, se suele trabajar en baja impedancia.
¿Qué sección de cable necesitan los altavoces?
Depende de la potencia, la longitud y el sistema. En líneas de 100 V suele bastar 1,5 mm² en recorridos habituales y 2,5 mm² en tiradas largas. En baja impedancia (4-8 ohmios) la corriente es mucho mayor y hacen falta secciones más generosas para no perder potencia ni control sobre el altavoz.
¿Se puede integrar el rack de audio en un mueble cerrado?
Sí, siempre que se respete el flujo de aire que indica el fabricante de cada equipo y el mueble disponga de entrada y salida de aire o de ventilación forzada. Un rack sin ventilación acorta la vida de amplificadores y procesadores.
08 · INSTALACIONES FIJAS
Conclusión: una instalación de cableado de audio profesional sin sorpresas
Una instalación de cableado audio profesional en Málaga bien diseñada es invisible: el sonido funciona, nadie se queja, y el mantenimiento es sencillo. Los problemas aparecen cuando se improvisa, se mezclan estándares incompatibles o se deja la documentación para más adelante.
Si estás planificando la instalación de sonido de tu local o necesitas revisar una instalación existente que da problemas, en RinconRock lo evaluamos sin compromiso. Contamos con más de quince años de experiencia en instalaciones de sonido en Málaga y la Costa del Sol, como instaladores industriales registrados en la Junta de Andalucía y empresa autorizada para la instalación de limitadores-registradores. Nuestro equipo técnico dispone de taller propio equipado para trabajos de electrónica, soldadura y torneado, lo que nos permite ofrecer una respuesta rápida y fabricar los soportes, racks o piezas a medida que cada local requiera.
Contacta con nosotros y cuéntanos tu proyecto.
